航向信標天線模擬器
一、業務
“銘遠航空”提供設備供應,安裝調試,技術指導,售后服務,技術咨詢,設備故障修理等業務。
二、概述
ILS航向信標(LLZ)主機輸出的射頻載波信號,接入LLZ天線模擬器后,該天線模擬器既作為發射信號負載(代替LLZ發射天線功能),同時又耦合和混合輸出射頻監控信號(代替LLZ監控天線取樣射頻信號功能),最終使得LLZ監控器的所有監控參數處于正常工作狀態,LLZ沒有監控參數預警和告警。
三、特點
1、適用于所有ILS航向信標(ILS520、NM7000B、ILS2100、ILS410、ILS420等)。
2、LLZ天線模擬器用于雙頻ILS航向信標時,輸入4路射頻信號,標記為航道COU CSB和COU SBO,余隙CLR CSB和CLR SBO。
3、航道COU CSB和余隙CLR CSB射頻信號,輸入功率可調范圍5 ~ 30W,航道COU SBO和余隙CLR SBO射頻信號,輸入功率可調范圍0.1 ~ 0.5W。
4、LLZ天線模擬器混合輸出4路射頻監控信號,標記為DS(寬度),CL(航道),NF(近場),CLR(余隙),射頻監控信號電平強度范圍:-40 ~ 10 dBm。
5、接頭型號:N型母頭。

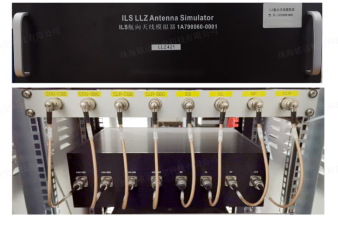

四、外觀
五、結構
1、尺寸:13(高)* 60(寬)* 24(深)厘米,標準3U機箱。
2、重量:5公斤。
六、環境
1、溫度:室內 -10°C ~ +50°C。
2、相對濕度:室內0 ~ 95%(無冷凝)。
七、應用機場
中國青海省銀川機場,山東省煙臺機場,云南省芒市機場,廣西省桂林機場,內蒙古呼和浩特機場,貴州省貴陽機場等。
