產品概述

FSH4型網絡分析儀（網分儀），自帶射頻信號源（9kHz-3.6 GHz）,利用網分儀S11和S21測量模式，用于機場通信和導航設備射頻電纜電氣長度的測量和修剪，天線性能測量，天線分配單元測量，VHF電臺腔體濾波器的測量和調試等任務。

該儀表其它模式還能測量射頻信號源的工作頻率，頻譜，輸出功率等參數。

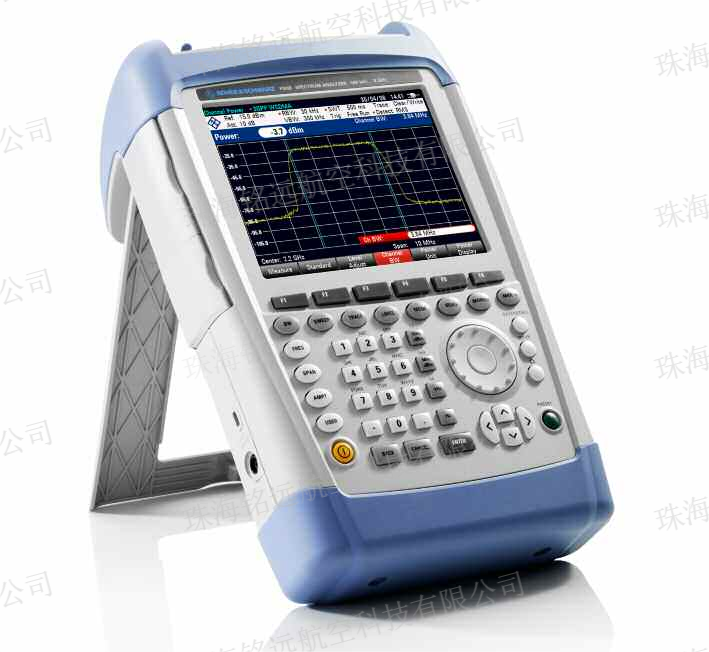

產品外觀

產品性能

1、工作頻率：100kHz至3.6GHz。

2、最大輸入功率：100 mW (20dBm)。RF輸入也可允許加載到1W (30dBm)，但僅能維持3分鐘，時間過長會損壞儀器。

3、測量功能：矢量電壓表功能，頻譜分析功能，網絡分析功能，功率測量功能，和電纜與天線測試功能。

4、內置鋰電池，持續待機使用時間 ≤4.5小時。

5、外接電源適配器，主用電源：110V — 220V AC±10%，47 — 63 Hz，單相電。

6、尺寸：17cm(高)X27cm(寬)X12cm(深)。

7、重量：3 kg。

8、接頭：端口1和端口2，N型母頭。

應用案例

在民航機場空管設備測試應用中，網分儀4GHz工作頻率，網分儀的基本功能配置如下：1、矢量電壓表測量功能。2、網絡分析功能。3、頻譜分析功能。4、功率計測量功能（選配）。
